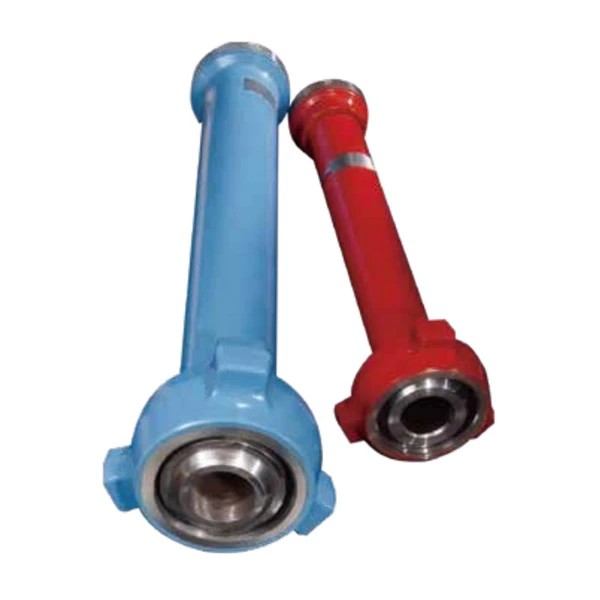

Háþrýstiolíu- og gasbrunnur eru notaðar til að flytja vökva undir þrýstingi á öruggan hátt á milli brunnhausa, loka, dreifa, innstungukerfis, prófunarbúnaðar og yfirborðsþrýstingsstýringarbúnaðar.

Upplýsingar yfirlit

Parameter	Einkennandi
Vörutegund	Háþrýstiolíu- og gasbrunnspípa
Helstu forrit	Brunnstýringarkerfi, brunnhausabúnaður, borunaraðgerðir, brunnprófanir og yfirborðsþrýstingseiningar
Vinnuþrýstingur	Fer eftir verkefninu (reiknað út frá kerfisbreytum)
Nafnstærð	Fer eftir verkefninu
Innra þvermál (hola)	Hannað til að henta flæðishraða og búnaðarkröfum
Pípulengd	Stöðluð lengd eða skera í stærð til að passa skipulagið þitt
Efniseinkunnir	Valið eftir þrýstingi, hitastigi og rekstrarskilyrðum
Tengitegundir	Flansar, tengingar eða valfrjálsar endatengingar
Rekstrarhitastig	Fer eftir hönnun (styður lágt eða hátt brunnshitastig)
Vinnuumhverfi	Borvökvi, drápsvökvi, brunnvökvi, hráolía, jarðgas eða tilgreindir vinnsluvökvar
Brennisteinsvetni umhverfi (H2S)	Fáanlegt sé þess óskað í samræmi við hönnunarforskrift og NACE staðla
Umfang eftirlits	Framkvæmt í samræmi við samþykktar forskriftir og gæðaeftirlitsáætlanir
Skjalapakki	Efnisprófunarvottorð (MTC), víddarskýrslur, NDE-skýrslur og þrýstingsprófunarskýrslur

6 lykilfæribreytur til að athuga áður en pantað er

Vinnuþrýstingur
Rekstrarþrýstingurinn ákvarðar hvort rörið henti fyrir fyrirhugað þrýstistjórnunarkerfi. Þrýstigildi pípunnar, endatengingar hennar og allur tilheyrandi búnaður verða að vera fullkomlega samhæfðar.

Nafn- og innra þvermál
Nafnstærðin ákvarðar tengingu og flæðisleiðaflokk, en raunverulegt innra þvermál ákvarðar vökvavirkni og flæðisgetu. Fyrir umhverfi með miklu flæði eða slípandi borvökva ætti að sannreyna innra þvermál og ekki gera ráð fyrir að það sé jafnt og nafnborunarstærð.

Tengitegund og viðmót
Samhæfni viðmóts er mikilvægt fyrir öryggi uppsetningar og fyrirbyggjandi leka. Pípa sem passar við nafnstærð en hefur rangt tengiviðmót verður ekki hægt að setja upp eða mun þurfa kostnaðarsamar breytingar á staðnum.

Efniseinkunn
Efnisval ætti að endurspegla rekstrarþrýsting, hitastig og ætandi umhverfi. Fyrir umhverfi sem inniheldur brennisteinsvetni (H2S) eða aðra ætandi þætti, verður að setja efniskröfur á stigi beiðninnar.

Hitastig
Mikið vinnuhitastig hefur áhrif á afköst efnisins, þéttingarafköst og þrýstingshaldandi íhluti. Tilgreinið skýrt vænt hitastigssvið fyrir kaldborun, háhitaholur, H2S umhverfi, umtalsverða hitalotu og langa brunnstýringu.

Vinnuumhverfi
Samsetning vökvans ákvarðar eindrægni efna og endingartíma. Dæmigert miðlar eru borvökvi, drápsvökvi, brunnvökvi, hráolía, jarðgas, vatn eða sérefni til vinnslu.

Helstu forrit

Stýrikerfi fyrir brunnhaus:Tengdu brunnhausbúnað við yfirborðstengi, dreifikerfi og þrýstihaldsíhluti.

Choke and Kill kerfi:Stífar háþrýstilínur fyrir stýrða vökvaflæði við útblástursaðgerðir í samræmi við API Specification 16C leiðbeiningar (þar sem við á).

Inngjafargreinir:Sérsniðnar lagnir sem henta margvíslegum göngum, þrýstiflokkum, tengigerðum og skipulagi.

Brunnprófun:Tengdu brunnhausa við innstungur, prófunargreinir, skiljur og tækjabúnað við ströngan prófunarþrýsting.

Borvökvakerfi:Veita háþrýstingsflæði yfirborðs og vökvaflæði í gegnum sundur.

Endurskoðun og brunnþróun:Sérsniðnar lengdir, mynstur og tengingar hönnuð til að endurbæta núverandi búnað fyrir þrýstistjórnunarbúnað á vettvangi.

Framleiðsla og gæðaeftirlit

Rekjanleiki efnis:Stuðningur við hitanúmer og efnisprófunarvottorð (MTC) við framleiðslu og lokaskoðun.

Vinnsla og víddarstýring:Athugaðu nákvæmlega heildarlengd, innra þvermál, endamál, mynstur flansboltagata, endajöfnun og mikilvæga þéttingarfleti.

Suðustýring:Framkvæmt í samræmi við samþykktar suðuaðferðir (WPS), hæfnisskrár suðumanna og skýrslur um óeyðandi prófun (NDE).

Óeyðandi próf (NDE):Viðeigandi óeyðandi prófunaraðferðir fyrir suðu eða þrýstihaldandi þætti eru notaðar á grundvelli samþykktra viðmiðunarviðmiða.

Þrýstiprófanir:Þrýstilekaprófun með því að nota tilgreindan prófunarmiðil, biðtíma, prófunarþrýsting og hitamörk.

Lokaeftirlit:Alhliða skoðun sem nær yfir sjónrænt ástand, vörumerkingar, mál, niðurstöður þrýstiprófa, NDE niðurstöður og heilleika skjala.

Staðlar, samræmi og skjöl

Staðlar:Hannað til að uppfylla viðmið iðnaðarins eins og API Specification 16C (fyrir dráps- og kæfubúnað) og hönnunarverkfræðistaðla.

Gæða skjalapakki:Lausir pakkar geta innihaldið efnisprófunarvottorð, víddarprófunarskýrslur, vökvaprófunarskýrslur, NDE skýrslur, suðuskjöl, samræmisvottorð og rekjanleikaskýrslur.

Athugaðu-blað til að velja háþrýstingsrör

Krafa kaupanda	Lykilatriði til að staðfesta
Þrýstingur	Rekstrarþrýstingur og skoðun/prófunarþrýstingur
Rennslishluti	Nafnstærð og raunverulegt innra þvermál
Samsett	Stærð, gerð, þrýstiflokkur og stefnu
Efni	Vörumerki, vélrænir eiginleikar og kröfur um vinnuaðstæður
Hitastig	Rekstrarhitasvið
Vinnuumhverfi	Vinnuumhverfi og ætandi/slípandi eiginleikar
Brennisteinsvetni umhverfi	H2S váhrifamörk og NACE samræmi
Staðlar	Gildandi API staðlar eða hönnunartækniforskriftir
Mál	Samþykktar tækniteikningar og tengimyndir
Próf	Hydrotest breytur og NDE kröfur
Rekjanleiki	Efnishitanúmer og vörumerkingar
Skjöl	Nauðsynleg vottorð, prófunarskýrslur og skoðunargögn

Algengar spurningar

Sp.: Hvað eru háþrýstirör notuð fyrir olíu- og gaslindir?

A: Þeir eru notaðir til að flytja vökva undir þrýstingi á öruggan hátt á milli brunnhausa, loka, dreifiliða, innstungukerfa, prófunarbúnaðar og annarra yfirborðsþrýstingsstýringaraðstöðu.

Sp.: Hvernig á að velja rétta háþrýstiolíupípuna?

A: Val ætti að byrja með samsettri umfjöllun um rekstrarþrýsting, nafnstærð, innra þvermál, tengigerð, efnisflokk, rekstrarhitastig, rekstrarumhverfi og viðeigandi staðla til að tryggja fullkomið samhæfni við tengdan búnað.

Sp.: Er hægt að sérsníða háþrýstirör í ákveðnum lengdum og tengigerðum?

A: Já. Hægt er að aðlaga rörlengd, göngustærð, tengitegundir, stefnur og stillingar að fullu í samræmi við samþykktar tækniteikningar, útsetningar búnaðar eða stærðarbækur fyrir núverandi kerfi.

Sp.: Hvernig er tekið tillit til skilyrða fyrir brennisteinsvetni (H2S) við kaup?

A: Kröfur um að vinna í brennisteinsvetnisumhverfi verða að vera skýrt tilgreindar á RFQ stigi. Viðeigandi einkunnir efna, efnafræði, hitameðferðar og samræmisstaðla (eins og NACE) eru síðan valdir til að starfa á öruggan hátt í H2S umhverfi.

Sp.: Hvaða skjöl og prófunarskýrslur fylgja hverri pöntun?

A: Það fer eftir kröfum verkefnisins, pantanir geta innihaldið efnisprófunarvottorð (MTC), víddarprófunarskýrslur, vökvaprófunarskýrslur, NDE-skýrslur, suðuskjöl og samræmisvottorð.
